Maquette industrielle sur mesure : de la CAO à l’impression 3D
Machine industrielle, véhicule, bâtiment, structure événementielle ou démonstrateur : la fabrication d’une maquette industrielle sur mesure demande bien plus qu’une simple réduction d’un fichier 3D. Échelle, préparation CAO, fabrication, assemblage, transport et finition doivent être pensés autour de son utilisation réelle.
de volume utile pour des ensembles assemblés, selon la géométrie et les contraintes du projet.
Pièces mobiles, démontables, éclairées, transparentes ou motorisées.
Pour salons professionnels, démonstrations, expositions et événements.
Une maquette professionnelle ne se résume pas à imprimer un modèle réduit
Une maquette industrielle doit avant tout transmettre une information : expliquer un fonctionnement, présenter un équipement, matérialiser un futur projet ou rendre rapidement compréhensible une architecture complexe.
L’impression 3D facilite fortement sa fabrication. Elle permet de produire des géométries complexes sans créer d’outillage spécifique et de combiner de nombreux composants différents au sein d’un même ensemble.
Mais une CAO industrielle conçue à l’échelle 1 n’est généralement pas directement exploitable pour créer une maquette. Certaines épaisseurs, visseries, ouvertures ou petits détails deviennent trop fins ou perdent leur intérêt une fois réduits.
Une maquette, plusieurs fonctions
L’échelle, les matériaux, le niveau de détail et la construction doivent être définis en fonction de ce que l’entreprise souhaite réellement montrer.

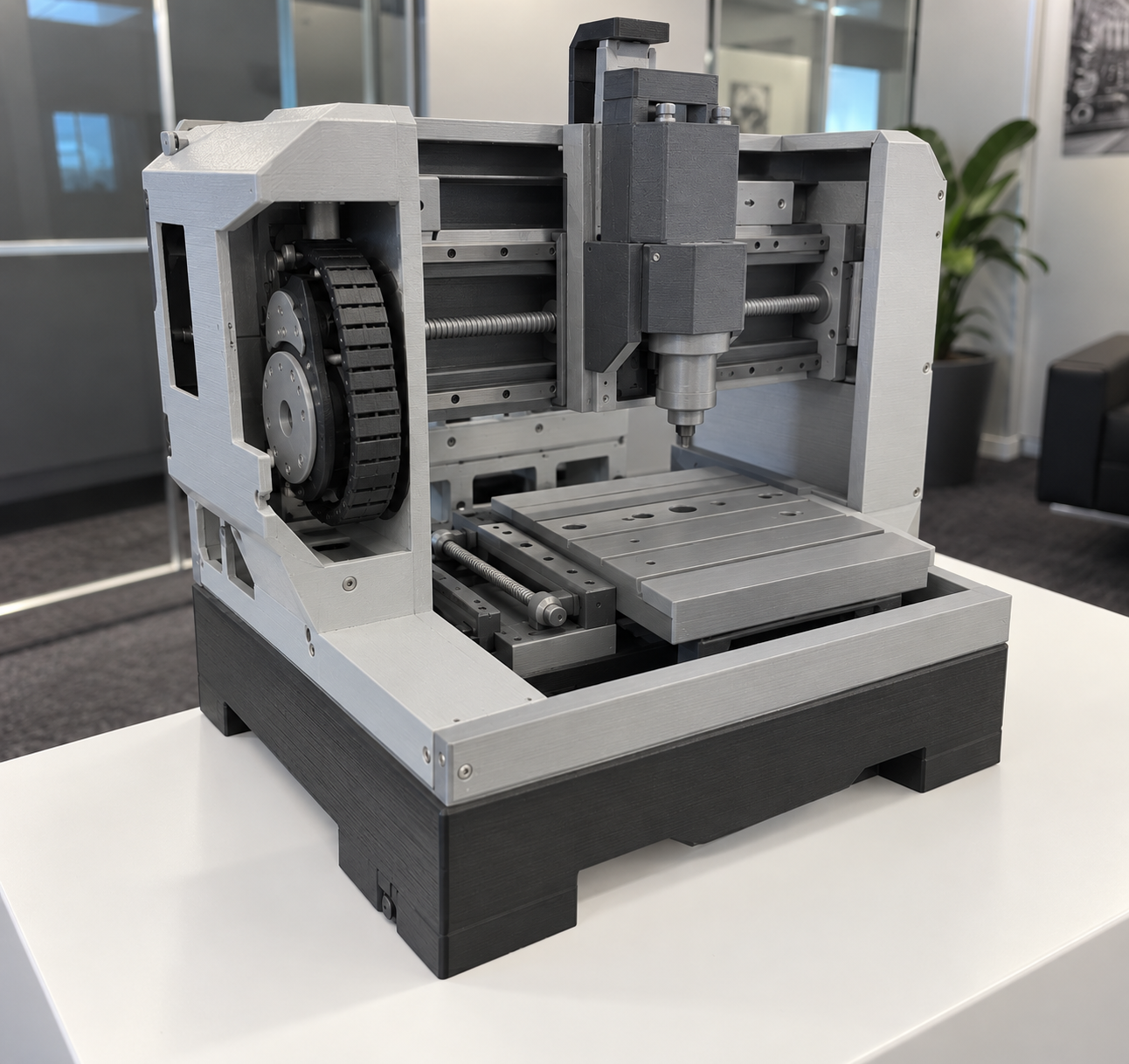

Maquette industrielle
Machine spéciale, ligne de production, cellule robotisée, équipement ou installation industrielle.
Maquette technique
Véhicule, mécanisme ou équipement destiné à expliquer une architecture ou un principe de fonctionnement.

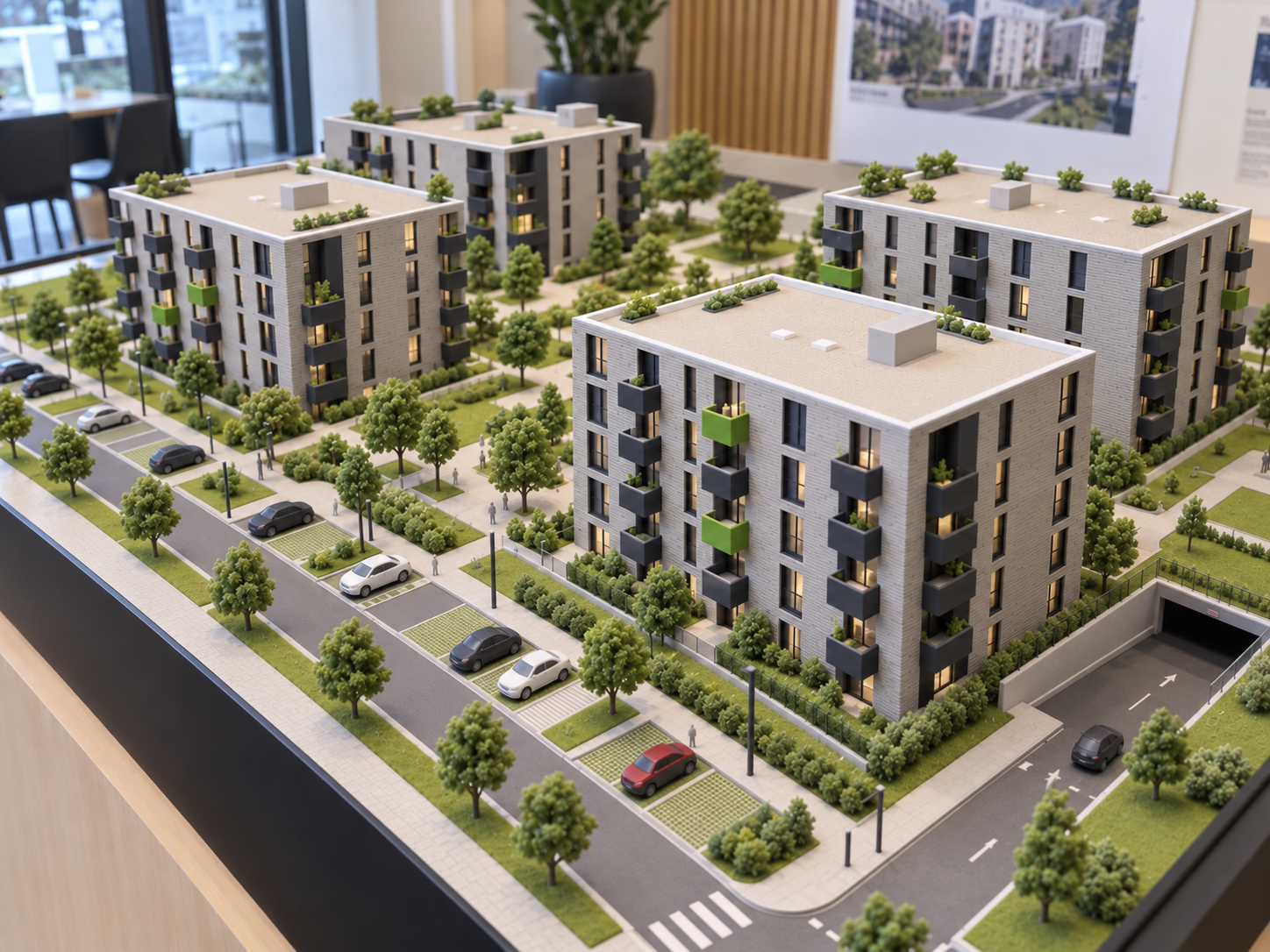

Architecture & implantation
Bâtiment, usine ou implantation permettant de matérialiser les volumes d’un futur projet.

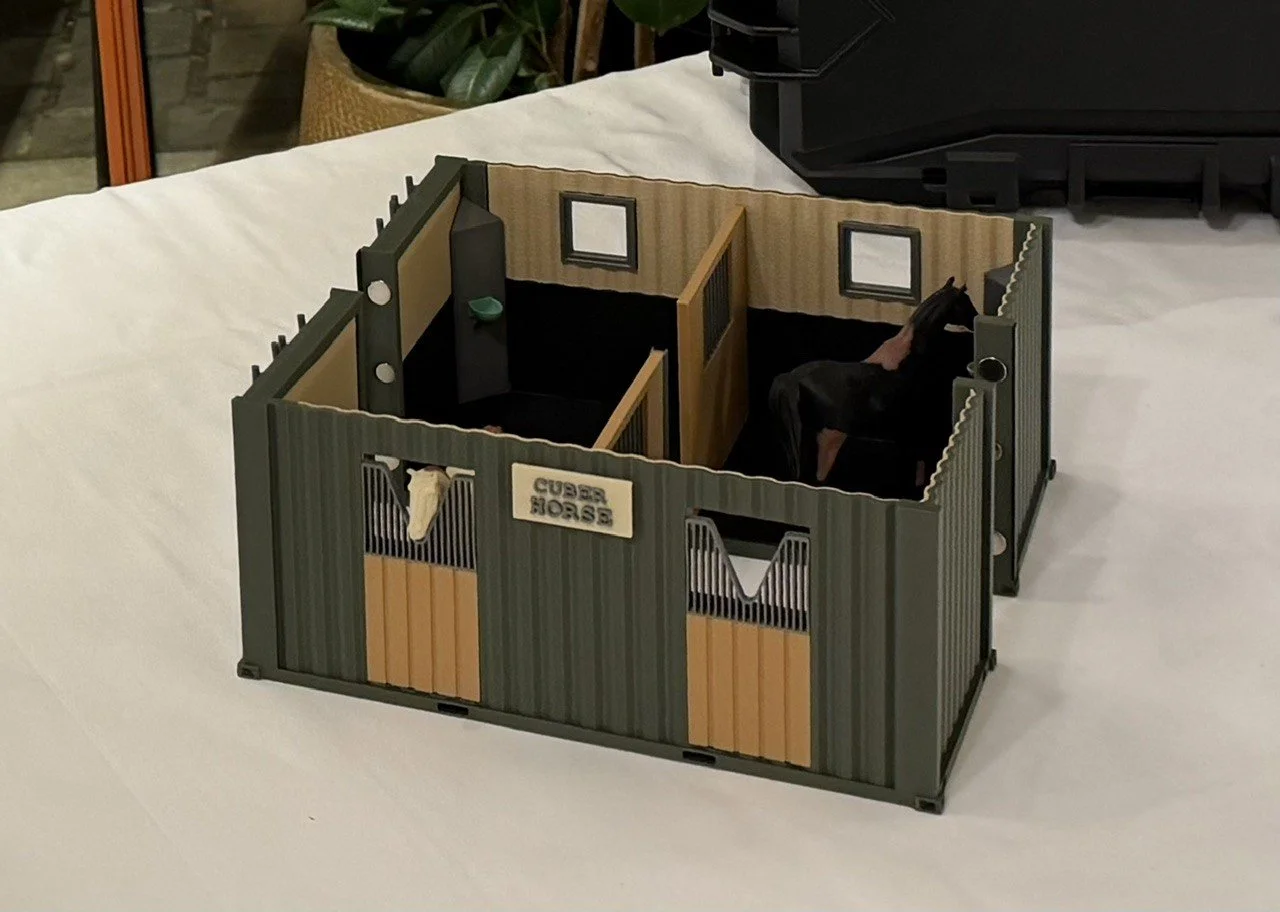

Présentation commerciale
Salon professionnel, rendez-vous client, appel d’offres ou présentation d’un équipement difficile à transporter.

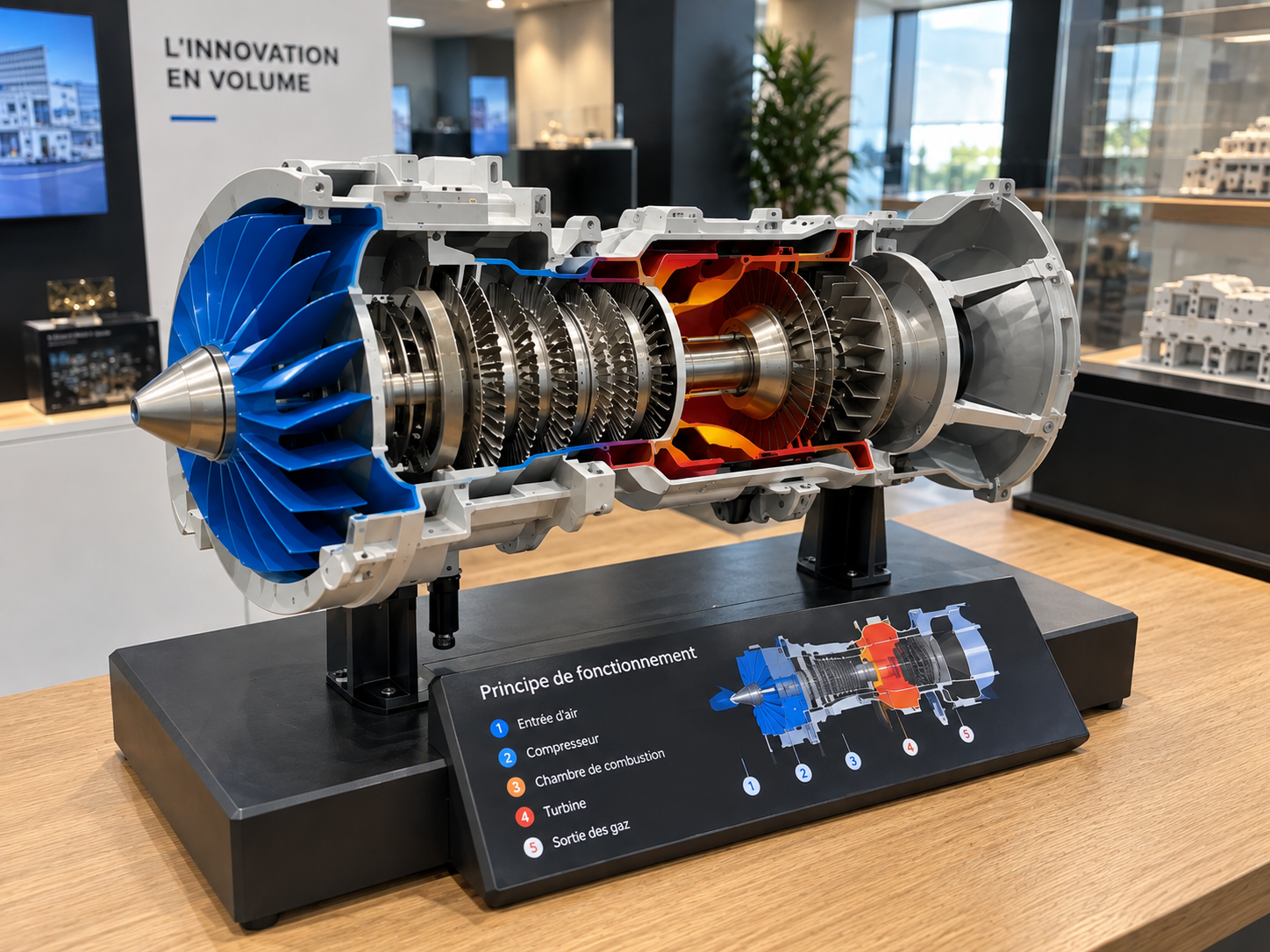

Maquette pédagogique
Zones ouvertes, éléments mobiles ou pièces amovibles permettant d’expliquer l’intérieur et le fonctionnement d’un équipement.
Structure événementielle
Démonstrateur, élément de stand ou structure sur mesure démontable et transportable.
Une maquette n’est pas limitée au volume d’une imprimante
La conception en plusieurs sous-ensembles permet de fabriquer des objets bien plus grands que le plateau d’une seule machine.
Jusqu’à 1 m³ de volume utile pour des ensembles assemblés
Les grandes maquettes peuvent être divisées en plusieurs modules puis assemblées. Cette approche permet de réaliser des maquettes industrielles et démonstrateurs jusqu’à environ 1 m³ de volume utile , selon leur géométrie et les contraintes structurelles du projet.
Passer d’une CAO industrielle à une maquette
Le modèle numérique utilisé pour fabriquer une machine n’a généralement pas été conçu pour être reproduit à petite échelle. Une phase d’adaptation est donc nécessaire.
Comment choisir la bonne échelle ?
Le choix dépend de la taille réelle de l’équipement, du niveau de détail nécessaire, de l’encombrement final et du besoin de transporter ou manipuler la maquette.
| Application | Échelle indicative | Objectif |
|---|---|---|
| Équipement / détail | 1:5 à 1:20 | Conserver beaucoup de détails |
| Machine industrielle | 1:10 à 1:30 | Présenter l’architecture générale |
| Véhicule / installation | 1:20 à 1:50 | Créer un ensemble transportable |
| Ligne / bâtiment | 1:50 à 1:100+ | Présenter l’implantation globale |
FDM ou résine : deux technologies complémentaires
Une même maquette peut combiner plusieurs procédés afin de choisir la technologie la plus pertinente pour chaque famille de composants.
FDM
Particulièrement adaptée aux grandes pièces, structures, châssis et volumes importants.
- Grande pièce Très adapté
- Robustesse Élevée
- Détail fin Modéré
- Exemples Châssis / carters
Résine
Adaptée aux petits composants et aux détails demandant une résolution visuelle supérieure.
- Grande pièce Plus limitée
- Résolution Très élevée
- Détail fin Excellent
- Exemples Petits composants
Une maquette peut aussi expliquer un fonctionnement
Selon l’usage, certains composants peuvent être mobiles, amovibles ou interactifs afin de rendre le fonctionnement de l’équipement plus facile à comprendre.
Concevoir pour monter, démonter et transporter
Pour un salon professionnel ou une démonstration client, la conception peut intégrer dès le départ les contraintes de manipulation, de transport et de remontage.
La présentation finale fait partie du projet
Une maquette technique utilisée en interne n’a pas besoin du même niveau de finition qu’un démonstrateur exposé sur un salon ou présenté devant un client.
Finitions possibles
- Assemblage
- Collage
- Ponçage
- Peinture
- Code couleur
- Marquage
- Logos
- Éléments transparents
- Socle
- Caisse de transport
Penser aussi au transport
Pour une maquette destinée à plusieurs événements, la protection et le transport deviennent une partie intégrante de la conception.
Les modules peuvent être dimensionnés afin de faciliter leur manutention et leur rangement dans une caisse ou une mallette dédiée.
Combien coûte une maquette industrielle sur mesure ?
Le coût ne dépend pas uniquement de la quantité de matière. Le travail de conception, le nombre de composants, l’assemblage et la finition peuvent avoir un impact important.
STEP, plans, photos ou reconstruction.
Temps de simplification et d’adaptation.
Du petit modèle jusqu’au grand format.
Composants et opérations d’assemblage.
Brut technique ou présentation soignée.
Démontage, lumière, mouvement ou électronique.
De l’idée à la maquette terminée
Une démarche progressive permet de sécuriser l’échelle, le découpage et les choix techniques avant fabrication.
Cadrage du besoin
Usage, dimensions, transport et niveau de détail.
Analyse des données
Fichiers CAO, plans, photos ou éléments physiques.
Adaptation CAO
Échelle, simplification, découpage et assemblages.
Fabrication
Production des différents composants.
Assemblage & finition
Montage, ajustage et préparation visuelle.
Livraison
Contrôle, protection et préparation au transport.
Concevoir la maquette autour de son utilisation réelle
MC3D associe conception et fabrication afin de prendre en charge le projet depuis les premières données techniques jusqu’à l’objet final.
Le projet peut démarrer à partir d’un fichier CAO, de plans, de photographies, de prises de cotes ou d’une numérisation 3D.
