Comment reproduire une pièce industrielle introuvable ?
Lorsqu’une pièce machine casse et que le fabricant ne la fournit plus, la production peut être immobilisée. Grâce au scan 3D, à la rétro-ingénierie et à la fabrication additive, il est possible de refabriquer une pièce technique adaptée à l’usage réel.
Dans un atelier, une ligne de production ou une machine spéciale, une petite pièce plastique peut parfois bloquer toute une activité. Le problème devient encore plus critique lorsque la pièce est ancienne, non référencée, cassée ou impossible à commander auprès du fabricant.
Dans ce type de situation, la question n’est pas seulement de refaire une pièce. Il faut comprendre sa fonction, ses contraintes mécaniques, son environnement, son mode d’assemblage et les efforts qu’elle subit réellement sur la machine.
Objectif : reproduire une pièce industrielle introuvable à partir d’une pièce existante, d’un fragment cassé, d’un croquis, d’une prise de cote ou d’un scan 3D, tout en l’adaptant à son usage terrain.
Pourquoi certaines pièces deviennent introuvables ?
Les pièces industrielles deviennent souvent difficiles à remplacer lorsque les machines vieillissent ou lorsque les fabricants arrêtent certaines références. Cela concerne particulièrement les carters, supports, guides, butées, capots, entretoises, éléments de convoyage, pièces de maintien ou composants plastiques spécifiques.
Machine ancienne
Le fabricant ne produit plus la référence ou ne propose plus de stock disponible.
Absence de plan
La pièce existe physiquement, mais aucun fichier 3D ni plan technique n’est disponible.
Délai trop long
La pièce peut être commandée, mais avec un délai incompatible avec l’urgence maintenance.
Dans certains cas, la pièce d’origine n’est pas forcément complexe. Mais elle possède une géométrie spécifique : entraxes, rainures, logements, clips, zones de vissage, surfaces d’appui ou formes adaptées à une machine précise.
Les limites des méthodes classiques
Lorsqu’une pièce est introuvable, plusieurs solutions peuvent être envisagées : usinage, remplacement complet de l’équipement, commande spéciale, modification de la machine ou fabrication d’un moule. Mais ces solutions ne sont pas toujours adaptées aux besoins de maintenance.
| Solution | Avantage | Limite |
|---|---|---|
| Commande constructeur | Pièce d’origine | Délai long ou référence arrêtée |
| Usinage | Bonne précision mécanique | Coût élevé pour une pièce complexe ou unitaire |
| Moule injection | Adapté aux grandes séries | Investissement non rentable pour quelques pièces |
| Impression 3D industrielle | Rapide, flexible, adaptée aux petites séries | Nécessite une bonne conception et le bon matériau |
Point important : reproduire une pièce industrielle ne consiste pas à copier une forme au hasard. Il faut valider la fonction, les jeux mécaniques, la matière, les efforts et les conditions d’utilisation.
Comment fonctionne la rétro-ingénierie industrielle ?
La rétro-ingénierie consiste à repartir d’une pièce existante pour reconstruire un modèle exploitable en CAO. Cette méthode est particulièrement utile lorsqu’il n’existe plus de plan, plus de fichier 3D ou plus de fournisseur disponible.
1. Analyse de la pièce existante
La première étape consiste à observer la pièce : zones cassées, surfaces fonctionnelles, points de fixation, usure, déformation, matière supposée et contraintes d’utilisation.
2. Scan 3D ou prise de cote
Selon la complexité de la pièce, la reproduction peut être réalisée par scan 3D, prise de cote manuelle, mesure des entraxes, contrôle des épaisseurs ou combinaison de plusieurs méthodes.
La reproduction de pièces techniques peut nécessiter un relevé géométrique précis grâce à notre service de scan 3D industriel. Cette étape permet de reconstruire une géométrie exploitable même lorsqu’aucun plan technique n’est disponible.
3. Reconstruction CAO
Le modèle est ensuite reconstruit proprement en CAO. L’objectif n’est pas uniquement de créer une copie visuelle, mais une géométrie fonctionnelle, cotée, propre et exploitable pour la fabrication.

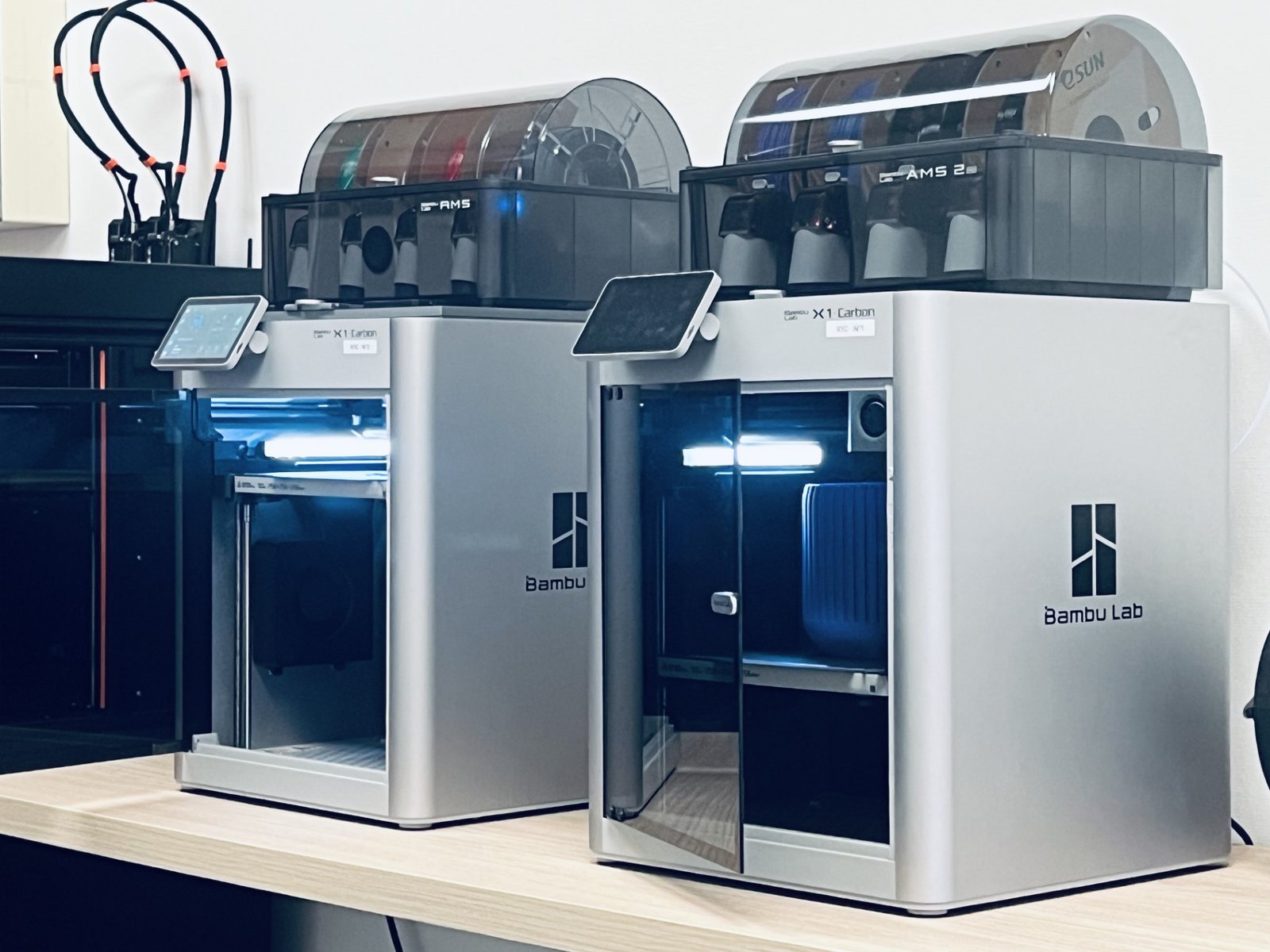

4. Adaptation à la fabrication additive
Une pièce destinée à l’impression 3D industrielle peut nécessiter des modifications : renforts, congés, épaisseurs adaptées, orientation d’impression, logements d’inserts ou optimisation des zones sensibles.
Une fois la pièce reconstruite en CAO, elle peut être optimisée pour la fabrication additive industrielle, afin d’améliorer la résistance mécanique, réduire les délais et produire rapidement une pièce fonctionnelle.
Bon réflexe : lorsqu’une pièce cassée sert de base, il faut identifier ce qui correspond à la géométrie d’origine et ce qui correspond à une déformation, une usure ou une rupture.
Les données techniques à vérifier
Pour qu’une pièce reproduite soit fiable, plusieurs paramètres doivent être étudiés avant fabrication. C’est ce qui permet d’éviter une pièce qui s’assemble mal, casse rapidement ou ne remplit pas sa fonction.
Tolérances
Jeux d’assemblage, emboîtements, axes, logements et zones de frottement doivent être adaptés.
Matière
PETG, ASA, TPU, PA ou matériaux techniques selon l’usage, la chaleur, l’usure ou l’environnement.
Orientation
Le sens d’impression influence directement la résistance mécanique et la durabilité de la pièce.
- épaisseur minimale des parois ;
- sens des efforts mécaniques ;

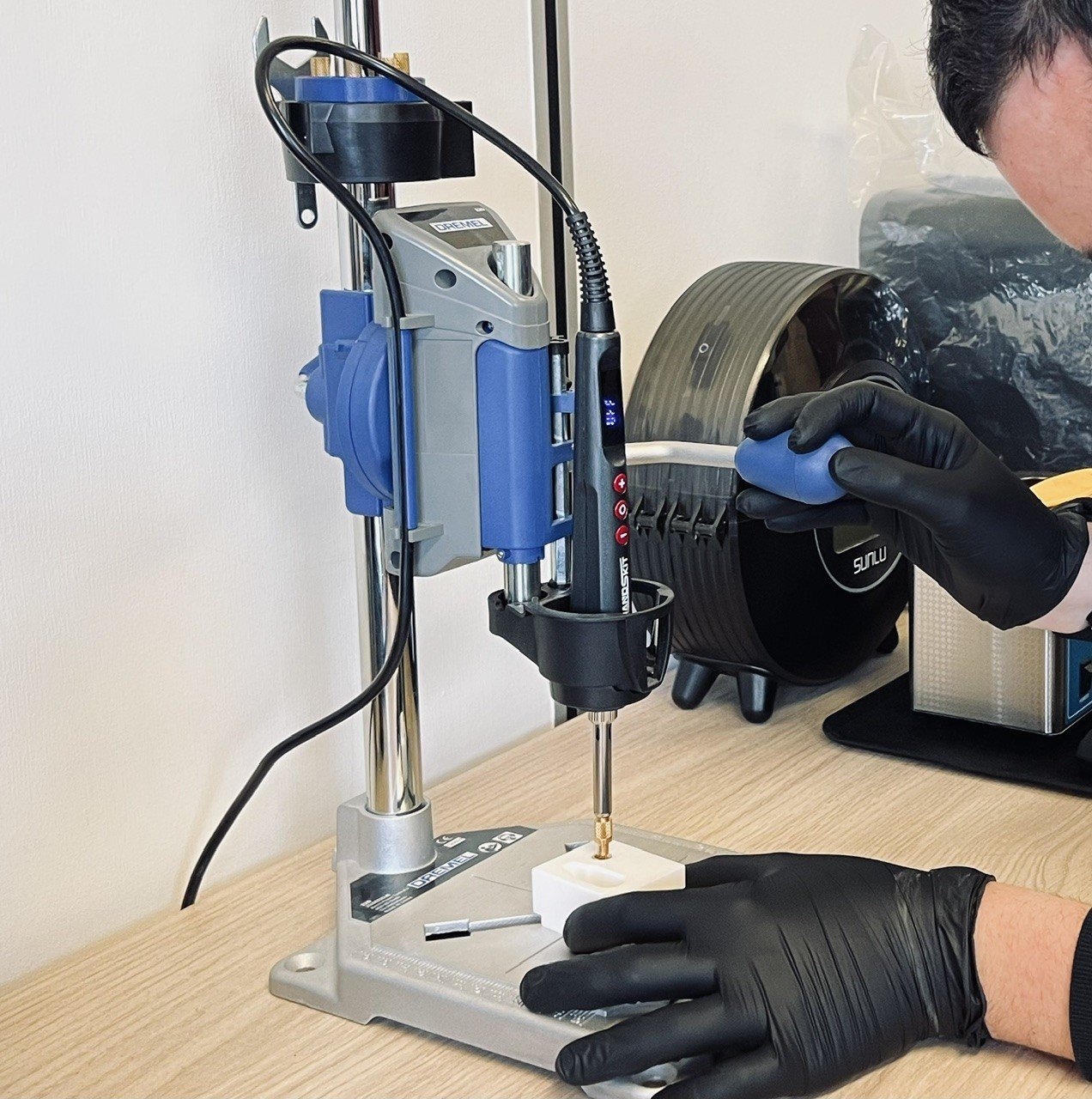

- présence d’inserts filetés ;
- résistance à la température ;
- exposition aux UV ou à l’humidité ;
- frottement ou contact répété ;
- besoin d’un prototype avant validation.
Cas concret — Reproduction d’un support machine introuvable
Problème industriel
Une PME industrielle utilise une machine ancienne dont un support plastique casse au niveau d’une fixation. La référence n’est plus disponible auprès du fabricant et le remplacement complet de l’ensemble serait trop coûteux.
La pièce d’origine est partiellement cassée, mais les zones fonctionnelles principales restent exploitables : entraxes de fixation, surface d’appui, logement de guidage et encombrement général.
Après analyse, la pièce est redessinée avec plus de matière autour des fixations, des congés pour réduire les concentrations de contraintes et une orientation d’impression adaptée aux efforts. Un premier prototype permet de vérifier le montage avant de produire une petite série de remplacement.
À retenir : dans un contexte de maintenance, le but n’est pas toujours de refaire exactement la même pièce. Il est souvent plus pertinent de reproduire la fonction, puis d’améliorer la géométrie pour gagner en fiabilité.
Pourquoi l’optimisation DfAM change tout
Le DfAM, ou conception pour la fabrication additive, permet d’adapter une pièce à son procédé de fabrication. Cela évite de simplement copier une pièce injectée, moulée ou usinée sans tenir compte des contraintes de l’impression 3D.
Selon la complexité du besoin, notre bureau d’étude 3D peut également adapter la géométrie de la pièce afin d’améliorer son assemblage, renforcer certaines zones ou intégrer des contraintes spécifiques à votre environnement industriel.
Dans le cas d’une pièce introuvable, le DfAM permet souvent d’améliorer la version d’origine : renforts localisés, allègement, meilleure orientation des couches, intégration d’inserts, réduction des supports ou amélioration de l’assemblage.
Cette approche est particulièrement adaptée aux besoins de petites séries techniques, de maintenance industrielle et de refabrication rapide de composants spécifiques.
Renforcer
Ajouter de la matière uniquement dans les zones sollicitées.
Adapter
Modifier la géométrie pour améliorer le montage et la durabilité.
Produire
Fabriquer rapidement une pièce ou une petite série sans moule.
Pourquoi passer par MC3D ?
MC3D accompagne les professionnels dans la reproduction de pièces techniques, la rétro-ingénierie, le scan 3D, l’optimisation CAO et la fabrication additive industrielle. L’objectif n’est pas seulement d’imprimer une pièce, mais de proposer une solution fiable, adaptée à l’usage réel.
- analyse de la pièce et de sa fonction ;
- prise de cote ou scan 3D selon la complexité ;
- reconstruction CAO propre ;
- optimisation pour la fabrication additive ;
- choix matière selon les contraintes ;
- prototype fonctionnel avant validation ;
- fabrication de pièce unitaire ou petite série.
Pièce cassée ou introuvable ?
Vous avez une pièce cassée, usée ou devenue introuvable ? Contactez MC3D pour une analyse technique et une étude de faisabilité.
Envoyer une photo de ma pièceFAQ — Reproduction de pièce industrielle introuvable
Peut-on refaire une pièce industrielle sans plan ?
Oui. Une pièce peut être reproduite à partir d’un modèle physique, d’un fragment cassé, d’un scan 3D, d’une prise de cote ou d’un croquis technique. La reconstruction CAO permet ensuite de créer un fichier exploitable pour la fabrication.
Peut-on reproduire une pièce cassée ?
Oui, si les zones fonctionnelles restent identifiables. Les parties cassées peuvent être reconstruites en CAO à partir de la géométrie restante, des contraintes de montage et des mesures relevées sur la machine.
Quelle matière choisir pour remplacer une pièce plastique industrielle ?
Le choix dépend de l’usage : PETG pour des pièces fonctionnelles polyvalentes, ASA pour l’extérieur, TPU pour la souplesse, PA pour des contraintes mécaniques plus importantes. Le choix doit être validé selon l’environnement réel.
L’impression 3D est-elle fiable pour une pièce de machine ?
Oui, à condition que la pièce soit conçue correctement : bonne matière, orientation adaptée, épaisseurs suffisantes, tolérances cohérentes et prise en compte des efforts mécaniques.
Combien coûte la reproduction d’une pièce industrielle ?
Le coût dépend de la complexité de la pièce, du besoin de scan 3D, du temps de reconstruction CAO, du matériau, des dimensions et du nombre de pièces à produire. Une photo de la pièce permet déjà d’évaluer la faisabilité.
Peut-on améliorer une pièce au lieu de la copier exactement ?
Oui. C’est souvent préférable. Une pièce peut être renforcée, optimisée, adaptée à l’impression 3D ou modifiée pour améliorer sa résistance, son montage ou sa durée de vie.
