Rétro-conception 3D et reconstruction CAO de pièces industrielles

D’une pièce existanteà un modèle CAO exploitable

MC3D reconstruit vos pièces techniques à partir d’un composant physique, cassé, usé ou dépourvu de plan. Scan 3D, prise de cotes et analyse fonctionnelle sont combinés pour obtenir un fichier propre, modifiable et prêt à être validé.

Fichier STEP selon le projet Prototype de validation Intervention sur site Confidentialité possible
Reconstruction CAO d’une pièce industrielle par MC3D
Pièce physique · relevé · reconstruction Une CAO pensée pour être utilisée. Reproduction, modification, intégration dans un assemblage ou préparation à la fabrication.
Point de départPièce, plan ou photoNous adaptons la méthode aux éléments réellement disponibles.
ObjectifCAO propre et modifiableUne géométrie reconstruite, pas seulement un maillage scanné.
ValidationPrototype fonctionnelContrôle du montage et des interfaces avant la fabrication finale.
AccompagnementDu relevé à la pièceÉtude, reconstruction, prototype et petite série au même endroit.
Quand utiliser la rétro-conception ?

Repartir d’un existant
sans rester bloqué par l’absence de plan

La rétro-ingénierie, également appelée rétro-conception, permet de reconstruire un modèle CAO exploitable à partir d’une pièce existante

Pièce obsolète : la référence constructeur n’est plus disponible ou le délai d’approvisionnement est incompatible avec le besoin.
Pièce cassée ou usée : la géométrie théorique doit être reconstituée avant de pouvoir fabriquer un remplacement.
Absence de fichier : seul le composant physique, une photo ou un ancien plan est encore disponible.
Besoin d’évolution : ajout d’un renfort, modification d’une fixation, adaptation à un nouvel équipement ou simplification de fabrication.
Pièce cassée servant de base à une rétro-conception 3D
Une pièce endommagée peut rester une base exploitable. Les zones fonctionnelles sont analysées et les défauts liés à l’usure ou à la casse ne sont pas reproduits automatiquement.
Acquisition de la géométrie

La bonne méthode dépend
de la pièce et des fonctions à conserver

Le scanner 3D n’est pas systématiquement la seule solution. Pour obtenir un modèle fiable, nous choisissons entre la numérisation, la mesure traditionnelle ou une approche hybride.

Numérisation 3D d’une pièce technique
Formes complexes

Scan 3D

Le scan permet de capturer rapidement les surfaces complexes, galbées ou difficiles à relever avec des instruments classiques.

Volumes et contours complexesPièces organiques ou mouléesRéférence géométrique pour la CAO
Prise de cotes et contrôle dimensionnel d’une pièce
Dimensions fonctionnelles

Prise de cotes

Les perçages, entraxes, épaisseurs, logements et surfaces d’appui sont relevés directement lorsqu’ils conditionnent le fonctionnement.

Interfaces et assemblagesFiletages et diamètresJeux fonctionnels à maîtriser
Analyse combinée par scan 3D et mesures manuelles
Approche recommandée

Scan + cotes

La combinaison des deux méthodes permet de conserver la forme globale tout en reconstruisant précisément les zones fonctionnelles.

Forme extérieure numériséeFonctions mécaniques mesuréesContrôle croisé des données
À retenir : un scanner fournit une représentation de surface. La rétro-conception commence ensuite par l’analyse, l’interprétation et la reconstruction des géométries utiles.
Du relevé à la reconstruction

Un fichier scanné n’est pas encore
un modèle CAO industriel

Le maillage reproduit la surface mesurée. La reconstruction CAO recrée les plans, cylindres, perçages, épaisseurs et interfaces afin d’obtenir une géométrie exploitable et modifiable.

Données issues d’un scan 3D
Donnée d’acquisition

Maillage ou nuage de points

Une représentation fidèle de la surface relevée, utile comme référence mais généralement peu pratique à modifier ou à intégrer dans un assemblage mécanique.

Surface composée de nombreux triangles
Peut intégrer l’usure ou les défauts de la pièce
Modification et cotation limitées
Modèle CAO propre reconstruit à partir d’une pièce
Résultat de la rétro-conception

Modèle CAO reconstruit

Une géométrie propre, structurée et exploitable pour la modification, la fabrication d’un prototype ou l’intégration dans un nouvel ensemble.

Plans, axes et fonctions recréés
Défauts d’usure corrigés lorsque nécessaire
Export STEP possible selon le niveau prévu
Méthode de travail

Une reconstruction progressive
pour sécuriser le résultat

Chaque étape permet de clarifier les fonctions de la pièce et de réduire le risque avant la fabrication finale.

01

Analyse du besoin

Fonction de la pièce, environnement, assemblage, contraintes et résultat attendu.

02

Acquisition

Scan 3D, prises de cotes, photos, plans ou fichiers existants selon le projet.

03

Reconstruction CAO

Création des formes, interfaces, épaisseurs et zones fonctionnelles du modèle.

04

Contrôle

Comparaison avec la pièce, vérification des dimensions utiles et revue du modèle.

05

Validation

Prototype, montage, corrections éventuelles puis préparation de la pièce finale.

Le prototype n’est pas systématique, mais il est recommandé pour les interfaces critiques.Il permet de valider l’encombrement, le montage et le fonctionnement avant une production plus importante.
Voir le prototypage
Niveau d’intervention

Reproduire, modifier
ou améliorer la pièce existante

Le niveau de reconstruction est défini selon l’objectif du projet. Une copie géométrique simple ne demande pas le même travail qu’une pièce à corriger ou à redévelopper.

Niveau 01

Reproduction

Reconstruction de la géométrie utile afin de reproduire une pièce existante dans un état fonctionnel.

  • Dimensions et interfaces principales
  • Correction des défauts liés à la casse
  • Préparation à la fabrication
Niveau 02

Adaptation

Modification de la pièce pour répondre à un nouvel assemblage, un changement d’équipement ou une contrainte supplémentaire.

  • Modification d’une fixation
  • Ajout d’un passage ou d’un logement
  • Adaptation à un nouvel environnement
Niveau 03

Optimisation

Évolution de la conception pour renforcer la pièce, simplifier sa fabrication ou améliorer son utilisation.

  • Renforts et épaisseurs
  • Jeux et zones d’appui
  • Conception adaptée au procédé choisi
Livrables & exploitation

Des données adaptées
à la suite de votre projet

Les fichiers et documents remis dépendent du niveau d’étude prévu au devis, de l’usage final et des droits d’exploitation définis pour le projet.

Livrables possibles

La reconstruction peut être utilisée pour fabriquer la pièce chez MC3D, poursuivre une étude interne ou intégrer le composant dans un nouvel assemblage.

STEPModèle CAO exploitable selon le niveau de reconstruction prévu.
STLFichier destiné à la fabrication additive ou à la validation de forme.
Plan 2DCotation de dimensions sélectionnées lorsque cela fait partie de la prestation.
PrototypePièce physique de validation pour contrôler le montage et l’utilisation.
Fichier CAO et propriété intellectuelle

La fourniture des fichiers natifs ou des formats exploitables est définie dans l’offre. Les livrables ne sont pas présumés inclus lorsqu’ils ne sont pas mentionnés.

Prototype et fabrication finale

MC3D peut poursuivre le projet avec une impression de validation, une pièce fonctionnelle ou une petite série.

Confidentialité

Un accord de confidentialité peut être mis en place avant la réception d’une pièce, de plans ou de données techniques sensibles.

Applications industrielles

Des pièces très différentes
mais une même logique fonctionnelle

La rétro-conception peut concerner une pièce de maintenance comme un composant destiné à un nouveau produit ou à un équipement de production.

Protection technique

Carters et capots

Reproduction de protections, enveloppes, caches et pièces d’habillage technique.

Intégration de composants

Boîtiers techniques

Reconstruction d’enveloppes, logements et interfaces destinés à recevoir des composants.

Maintenance industrielle

Pièces de machine

Guides, supports, butées, pièces de changement de format et composants de maintenance.

Production & contrôle

Outillages et gabarits

Adaptation d’un montage existant ou création d’un nouvel outil à partir d’une pièce réelle.

Montage & assemblage

Interfaces d’assemblage

Relevé des zones de contact, entraxes, clips, logements et surfaces d’appui.

Archivage & réutilisation

Pièces documentées

Création d’un fichier exploitable pour archiver, modifier ou intégrer une pièce dans un projet.

Exemple de pièce reconstruite par rétro-conception
Exemple de démarche

Partir d’une pièce casséepour retrouver une géométrie fonctionnelle

La pièce d’origine sert de référence, mais la reconstruction ne consiste pas à reproduire la casse ou l’usure. Les interfaces utiles sont relevées, la forme est recréée puis un prototype peut être fabriqué pour valider l’ajustement.

01 · Diagnostic : identification des zones intactes, des fonctions et des défauts.
02 · Reconstruction : création d’un modèle propre à partir du scan et des cotes.
03 · Validation : prototype, contrôle du montage et corrections éventuelles.
04 · Fabrication : pièce finale ou petite série selon le besoin.
Découvrir les réalisations

Une précision définie selon le besoin réel

La précision obtenue dépend de la taille, de la matière, de l’état de surface, de la géométrie, de la méthode de relevé et du procédé de fabrication final.

Dimensions fonctionnelles identifiées
Mesures croisées lorsque nécessaire
Comparaison avec la pièce d’origine
Prototype avant série possible
Contrôle des interfaces critiques
Fiche qualité selon le projet
Contrôle & validation

Mesurer ce qui compte
pour le fonctionnement de la pièce

Une surface scannée très détaillée n’est pas suffisante si les interfaces mécaniques sont mal comprises. Nous concentrons l’étude sur les fonctions, les jeux et les dimensions qui conditionnent réellement le montage.

01

Zones fonctionnelles

Perçages, entraxes, clips, axes, plans d’appui et logements sont identifiés dès l’étude.

02

Contrôle adapté

Les dimensions à vérifier sont définies en fonction du risque et de l’utilisation finale.

03

Validation physique

Lorsque l’assemblage est critique, un prototype permet de confirmer les choix avant la pièce finale.

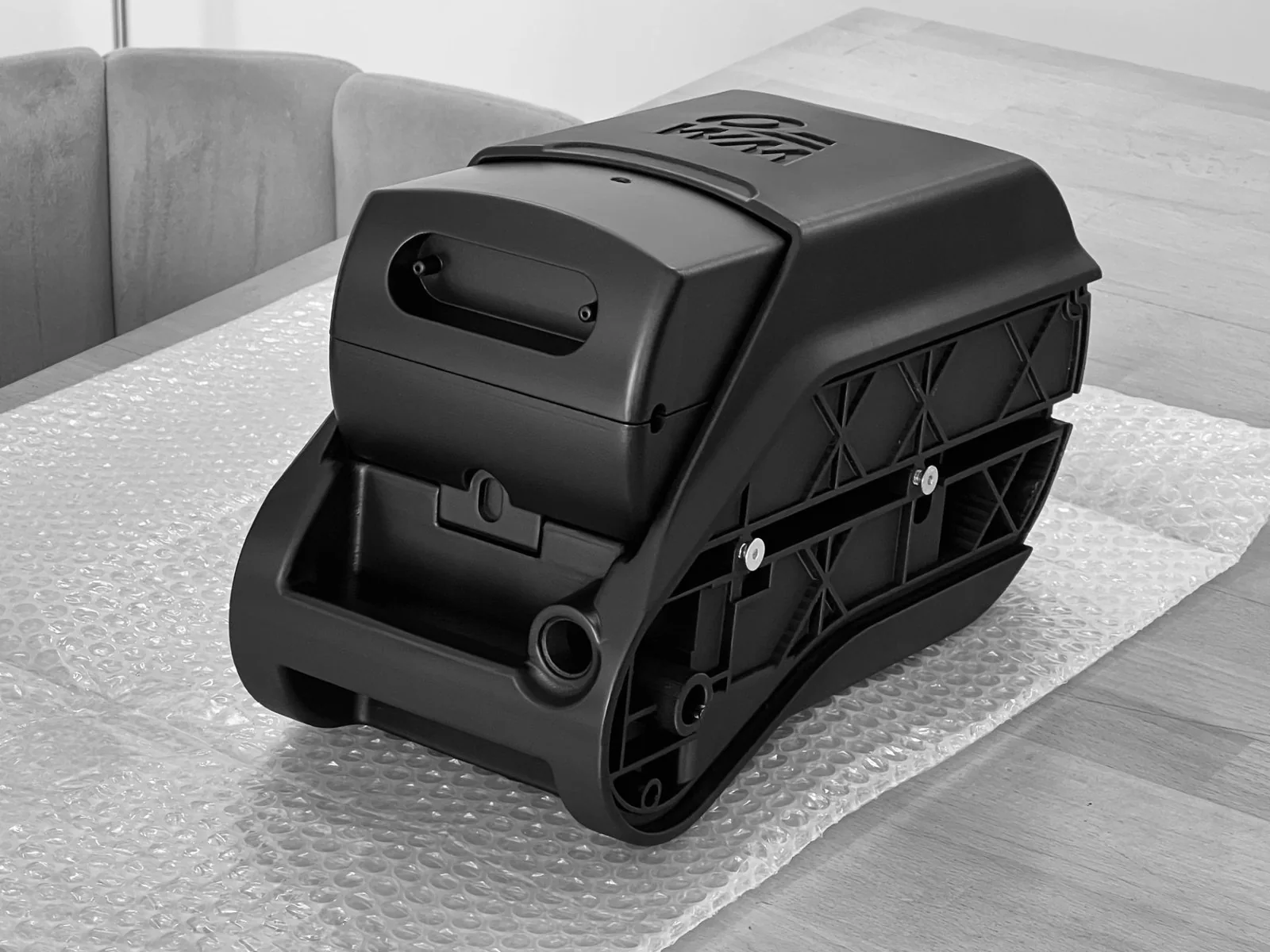

Services complémentaires

La rétro-conception s’intègre
dans une chaîne de projet complète

Selon votre besoin, MC3D peut intervenir uniquement sur la reconstruction ou prendre en charge les étapes suivantes jusqu’à la fabrication.

Proximité & intervention terrain

Basés à Compiègnepour accompagner vos projets industriels

La pièce peut être déposée ou expédiée dans nos locaux. Une intervention sur site peut également être organisée lorsqu’un équipement ne peut pas être déplacé ou lorsque son environnement doit être relevé.

Organiser une étude
Implantation de MC3D à Compiègne
Compiègne · Hauts-de-FranceAnalyse en atelier, déplacement technique selon le projet et accompagnement possible partout en France.
Questions fréquentes

Ce qu’il faut savoir
avant de confier une pièce

Quelle différence entre numérisation 3D et rétro-conception ?

La numérisation capture la surface de la pièce sous forme de nuage de points ou de maillage. La rétro-conception utilise ces données, ainsi que les prises de cotes et l’analyse fonctionnelle, pour reconstruire un modèle CAO propre et exploitable.

Pouvez-vous reconstruire une pièce cassée ou incomplète ?

Oui, lorsque suffisamment d’informations restent disponibles. La reconstruction s’appuie sur les zones intactes, la symétrie éventuelle, les interfaces, les pièces associées et la fonction attendue.

Est-il possible d’obtenir un fichier STEP ?

Oui, lorsque le format STEP fait partie des livrables prévus dans l’offre. Le type de fichier fourni dépend du niveau de reconstruction et des conditions convenues pour le projet.

Faut-il obligatoirement scanner la pièce ?

Non. Pour certaines pièces mécaniques simples, une prise de cotes est plus pertinente. Les géométries complexes sont souvent traitées avec une combinaison de scan 3D et de mesures manuelles.

Pouvez-vous modifier ou renforcer la pièce d’origine ?

Oui. Après analyse, il est possible d’ajouter des renforts, de modifier une fixation, d’adapter un logement ou de corriger une faiblesse, sous réserve de disposer des informations nécessaires sur l’utilisation.

La pièce peut-elle ensuite être fabriquée par MC3D ?

Oui. Nous pouvons réaliser un prototype de validation, une pièce fonctionnelle ou une petite série en fabrication additive, avec un matériau choisi selon les contraintes du projet.

Pouvez-vous intervenir directement sur une machine ?

Une intervention sur site peut être organisée lorsqu’une pièce ou un équipement ne peut pas être déplacé, ou lorsque les interfaces environnantes doivent être relevées.

Vous avez une pièce physiquemais aucun fichier exploitable ?

Envoyez quelques photos, les dimensions principales et une courte description de l’utilisation. Nous vous indiquerons la méthode la plus cohérente pour étudier et reconstruire la pièce.
